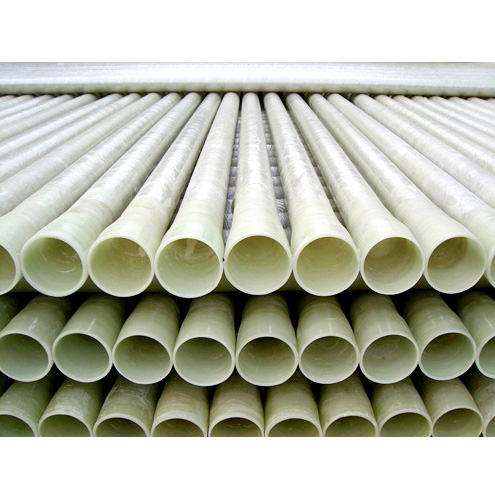

玻璃鋼電纜保護管是以樹脂為基體，以連續玻璃纖維及其織物為增強材料，通過計算機控制纏繞工藝或拉擠工藝成型的一種管道。
（1）主要特點
◎強度高，用于行車道下直埋，無需加混疑土保護層，能加快工程施工進度。
◎韌性好，能抵抗外界重壓和基礎沉降所引起的破壞。
◎電絕緣、阻燃、耐熱性能好，可在130度高溫長期使用而不變形。
◎耐腐蝕，使用壽命長，可以耐酸、堿、鹽及有機溶劑等各種腐蝕性介質的侵蝕，其使用壽命可達50年。
◎內壁光滑，不刮傷電纜。橡膠密封圈承插接頭，方便安裝連接，并適應熱脹冷縮。
◎比重小，重量輕，一人即可抬動，兩人便可實施安裝，能大大縮短施工周期，降低安裝費用，同時避免道路開挖暴露時間長，影響城市交通秩序等問題。
◎ 無電腐蝕，非磁性。不象鋼管等磁性材料，產生電渦流后，促使電纜發熱損壞。
◎適用范圍廣：玻璃鋼電纜保護管適用電纜埋地敷設時作保護管用，也使用于電纜過橋、過河等高要求場合。采用配套的專業管枕組合，可組成多層多列的多導管排管方式。
（2）連接方式
玻璃鋼電纜管主要采用“O”型密封圈承插連接方式，特殊位置也可采用法蘭或粘接等連接方式。
（3）應用領域
玻璃鋼電纜保護管適用于電力、通訊電纜在各種環境敷設的保護導管。尤其是在電纜通過交通要道口及電纜過河、過橋等特殊環境下使用，更能充分體現其施工簡便，強度高等優越性能，廣泛應用于電力、通訊、交通、民航機場等基礎設施建設領域。
產品技術指標:
| 項目 | 數值 | 測試方法 | | 彎曲強度(Mpa) | ≥135 | GB/T1449-2005 | | 拉伸強度(Mpa) | ≥120 | GB/T1447-2005 | | 管徑向變化率10%時的管剛度(Mpa) | ≥5.0 | GB/T5352-2005 | | 浸水后彎曲強度保留率(%) | ≥80 | GB/T10703-1989 | | 彎曲負載熱變形溫度(°C) | ≥130 | GB/T1634.2-2004 | | 巴氏硬度 | ≥35 | GB/T3854-2005 | | 氧指數(%) | ≥26 | GB/T8924-2005 | | 滑動摩擦系數 | ≤0.34 | GB/T3960-1983 | | 熱阻系數(°C)M/W | ≤4.8 | GB/T3139-2005 |
BBB電纜保護管的規格及外形尺寸表:
型號規格 | D | T | D1 | D2 | D3 | T | S | S1 | Z | L | 重量kg/m | BBB-50/5 | 50 | 5 | 60 | 68 | 78 | 5 | 110 | 80 | 83 | 4000 | 1.8 | BBB-70/5 | 70 | 5 | 80 | 88 | 98 | 5 | 110 | 80 | 83 | 4000 | 2.3 | BBB-80/5 | 80 | 5 | 90 | 98 | 108 | 5 | 110 | 80 | 83 | 4000 | 2.7 | BBB-100/5 | 100 | 5 | 110 | 118 | 125 | 5 | 130 | 80 | 83 | 4000 | 3.3 | BBB-100/8 | 100 | 8 | 116 | 124 | 140 | 8 | 130 | 80 | 83 | 4000 | 5.4 | BBB-125/5 | 125 | 5 | 135 | 143 | 153 | 5 | 130 | 100 | 105 | 4000 | 3.8 | BBB-150/3 | 150 | 3 | 156 | 164 | 170 | 3 | 160 | 100 | 105 | 4000 | 2.8 | BBB-150/5 | 150 | 5 | 160 | 168 | 178 | 5 | 160 | 100 | 105 | 4000 | 4.8 | BBB-150/8 | 150 | 8 | 166 | 175 | 190 | 8 | 160 | 100 | 105 | 4000 | 758 | BBB-150/10 | 150 | 10 | 170 | 178 | 198 | 10 | 160 | 100 | 105 | 4000 | 9.5 | BBB-175/10 | 175 | 10 | 195 | 203 | 223 | 10 | 160 | 100 | 105 | 4000 | 11.0 | BBB-200/10 | 200 | 10 | 220 | 228 | 248 | 10 | 180 | 120 | 125 | 4000 | 12.4 | BBB-200/12 | 200 | 12 | 224 | 232 | 257 | 12 | 180 | 120 | 125 | 4000 | 15.0 |
|
