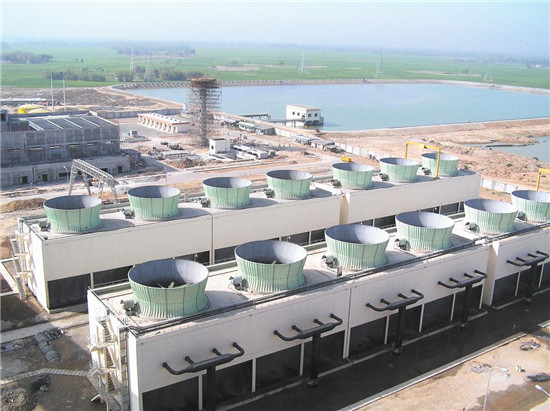

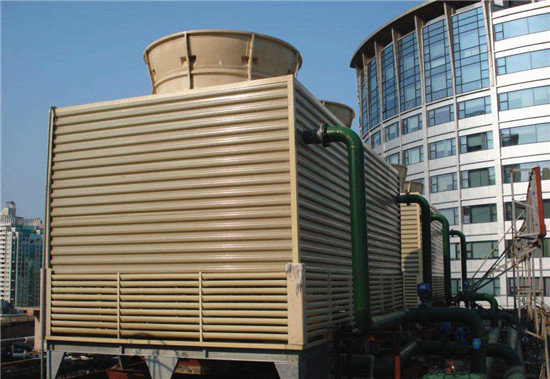

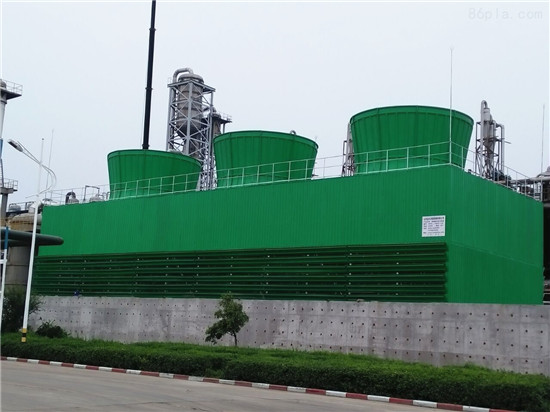

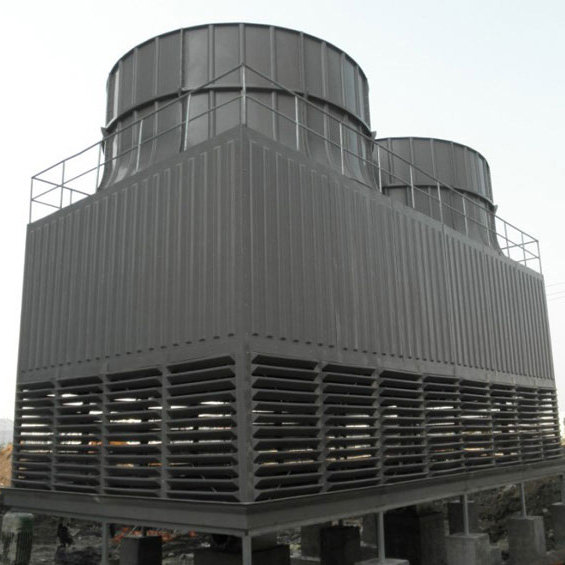

方形逆流式玻璃冷卻塔簡介
FN系列方形逆流式玻璃冷卻塔是機械工業部第四設計研究院設計的節能型新產品。該產品應用了四院獲得的"節能型玻璃鋼冷卻塔”專利，特別是冷卻塔風機配有變扭矩離極雙速電機，當氣溫較低時（例如晚上），電機開低速，冷卻塔噪聲可低3-5dB(A)。此外用雙速電機節能顯著，經測算，多臺冷卻塔配單速電機時，雖然在空氣濕球濕度低時可停部分電機節電，但仍比用雙速電機多耗電40%（以年計）。本產品還應用了四院獲得的國家專利“方形逆流式冷卻塔用斜梯形波填料片”，經北京水科院和佛山實塔測試，其熱力、阻力特性均優于其它填料。產品型號說明方形逆流式冷卻塔有三大系列、九種型號、九十個產品。
產品性能與選擇
1、設計參數：工業塔為：空氣濕球溫度τ=28℃，冷卻塔溫降：10～25℃。民用塔為：空氣濕球溫度τ=28℃，冷卻塔溫降：5～8℃。
2、選塔時需知冷卻水量Q，進塔水溫t1，出塔水溫t2，空氣濕球溫度
3、冷卻塔的材料可耐-50℃低溫，但對于最冷月平均氣溫低于-10℃的地區訂貨時應說明，以便采取防結冰措施。
4、循環水的濁度不大于50毫克/升，短期不大于100毫克/升。不宜含有油污和機械性雜質。必要時需采取滅藻及水質穩定措施。
5、冷卻塔的進出水管方向可按90°、180°、270°旋轉。
6、布水系統是按名義水流量設計的，如實際水量與名義水量相差在±15%以上，訂貨時應說明，以便修改部分數據。
7、冷卻塔進水溫度不超過60℃，如超過60℃訂貨時應說明。
8、風機葉片安裝角度可調，但要保持角度一致。且電機的電流不超過電機的額定電流。
9、風機可短時低速倒轉以消冰。
10、當用冷卻塔的水盤做水池時須另裝“自動給水管”、“急速給水管”、“排污管”、“溢水管”、訂貨時須特別提出，費用另計。 11、電機、風機均配套供應，需本廠派員工到現場安裝或技術指導。
結構特點
（1）填料：采用四院專利產品--斜梯形波填料片，橫向增加了凸筋，水的再分配能力大，阻力小，熱力性能好，耐高溫70℃，耐低溫-50℃，阻燃性好。
（2）電機：清華大學電機系設計，由營孟津電機廠制造的四院專利產品一變扭矩變極低噪聲節能電機，密封防水性能好，耐高溫、效率高、噪聲小。
（3）減速裝置：功率≤11/5.5KW的減速裝置，采用滌綸纖維增強氯丁橡膠動力帶傳動，耐高溫、效率高，遇水不伸展，克服了打滑現象，噪聲很小。功率≥15/7.5KW的減速裝置，采用齒輪減速方式，電機安裝在風筒外部。
（4）風機：清華大學工程力學系根據本系列產品參數設計的低噪聲、高效率、機翼形玻璃鋼葉片，噪聲小，效率高，葉片角度可調
（5）收水及布水裝置：采用反射型低壓噴嘴，對于小塔采用單旋流噴嘴，布水均勻、水壓小。所設收水裝置，可使飄水損失下降到0.01%。
（6）吸聲設施：超低噪聲型冷卻塔在上塔體出風口上面安裝了帶吸聲材料的屏蔽及吸聲柵，以達到最大的降噪效果。
（7）吸聲設施：超低噪聲型冷卻塔在上塔體出風口上面安裝了帶吸聲材料的屏蔽及吸聲柵，降低了風機及電機的噪聲。對于小塔設蘑菇型吸聲柵。
（8）滴水降噪墊：對低噪聲及超低噪聲型冷卻塔，專門設計了透水性好的消聲墊，其下設有一層斜波片，大大降低了滴水噪聲。
（9）檢修平臺：塔頂花紋鋼板檢修平臺，便于維護及安裝。
（10）下塔盤：淺水盤及深及深水盤的冷卻塔設有下水盤，供存水用。根據訂貨要求，可配溢水、排污、自動及手動給水管，可直接從下塔盤吸水。
（11）支架：冷卻塔鋼支架，鍍鋅并涂環氧瀝青漆防腐，緊固件都采用鍍鋅螺栓。
